Анализ электрической цепи постоянного тока методом законов Кирхгофа
«Анализ электрической цепи постоянного тока методом законов Кирхгофа»
- Электроника, электротехника, радиотехника
Условие:

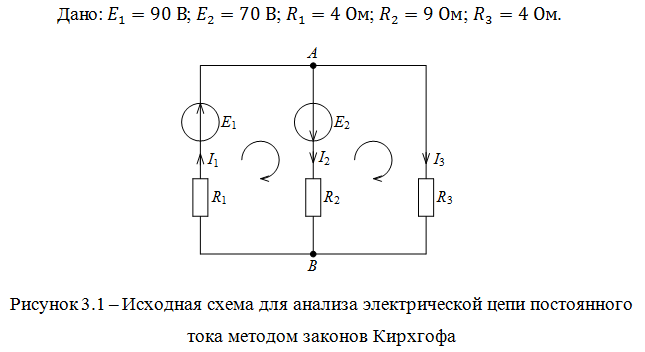

Для электрической цепи, составленной из резистивных элементов и источников ЭДС постоянного напряжения, дана схема, изображенная на рис. 3.1, по заданным параметрам методом законов Кирхгофа определить:
1)Токи во всех ветвях схемы
2) Падение напряжений на каждом из резисторов
3) Проверить правильность решения методом баланса мощностей.
Решение:
1) Определим токи во всех ветвях схемы
Задаем направления токов в ветвях.
Запишем по 1-му закону Кирхгофа уравнение для узла А
Запишем два уравнения по 2-му закону Кирхгофа для двух независимых контуров ...
