Условие задачи
Анализ и расчёт электрической цепи постоянного тока.
Выписать параметры элементов в соответствии со своим номером в списке группы.

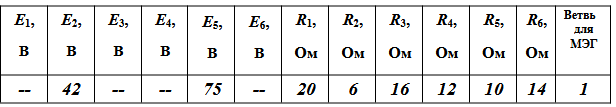

Таблица 6.1

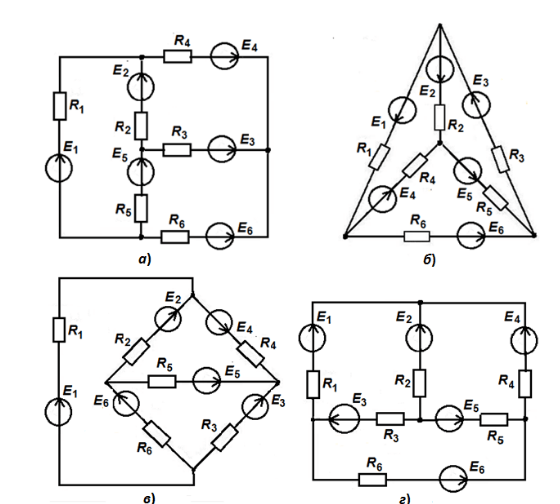

Определить токи в ветвях методом наложения и методом контурных токов в схеме «а».
Ответ

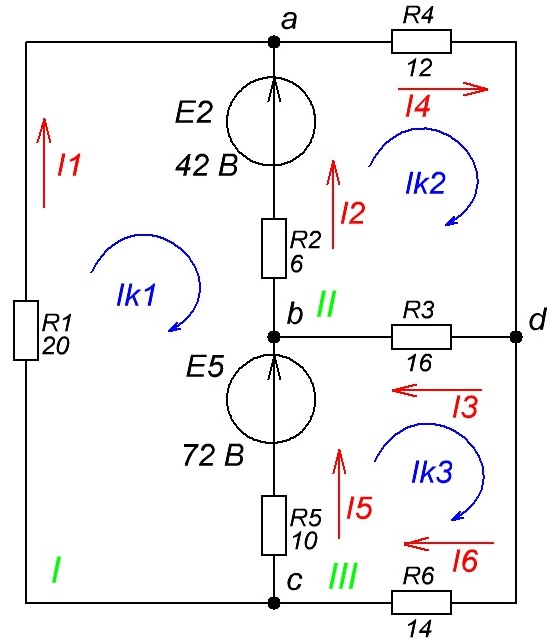

1. Сформируем схему цепи, согласно задания - рис.1.
Рисунок 1 Схема цепи
2. Определим токи в ветвях методом наложения.
Для этого преобразуем схему цепи рис.1, оставив в ней один источник Е2 рис.2. И воспользовавшись методом контурных токов найдем промежуточные токи в ветвях для первой суперпозиции схемы цепи, согласно метода наложения.
