Условие задачи
Анализ режимов работы однофазного приемника электрической энергии переменного тока.
Для изображенной на рис.2.1 электрической схемы по исходным данным необходимо:
1. Составить системы уравнений для определения токов в ветвях в дифференциальной и символической формах.
2. Рассчитать токи в ветвях и на входе приемника рациональным методом.
3. Включить на вход приемника ваттметр для измерения активной мощности и определить его показания. Определить показание вольтметра.
4. Построить векторную диаграмму напряжений и токов в масштабе.
Дано:

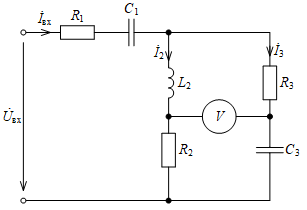

Рис. 2.1
Ответ
1. Составляем систему уравнений для определения токов в ветвях в дифференциальной и символической формах.
Количество уравнений по 1-му закону равно числу узлов, уменьшенному на единицу (2 - 1 = 1).
Количество уравнений по 2-му закону равно числу ветвей, уменьшенному на количество уравнений, составленных по 1-му закону (3 - 1 = 2).
Система уравнений в дифференциальной форме:
Система уравнений в компл...
