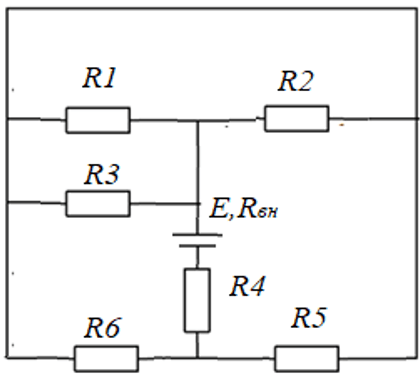

Цель: методом свертывания определить эквивалентное сопротивление цепи; определить токи и напряжения на каждом резисторе, а также напряжение на зажимах источника; составить баланс мощностей; определить КПД источника.

Расчет разветвленных цепей синусоидального переменного тока по мгновенным значениям. Для электрической цепи, схема которой представлена на Рис. 5

По условиям, которые представлены в задаче, необходимо определить величину токов в ветвях методом контурных токов. Проверить методом узлового напряжения. Внутреннее сопротивление источников ЭДС равно нулю. Определить режим работы источников ЭДС.

Двигатель постоянного тока параллельного возбуждения характеризуется следующими номинальными величинами: мощность Рн = 19 кВт; частота вращения nн=1300 об/мин;
