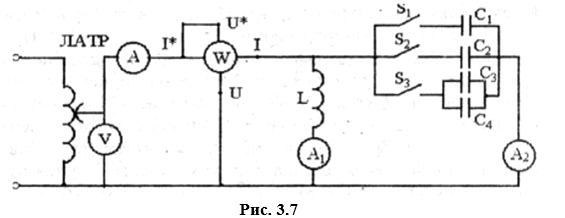

Исследование явление резонанса токов в цепях переменного тока с параллельным соединением приемников. Метод искусственного повышения коэффициента мощности электроустановок при помощи конденсаторов.

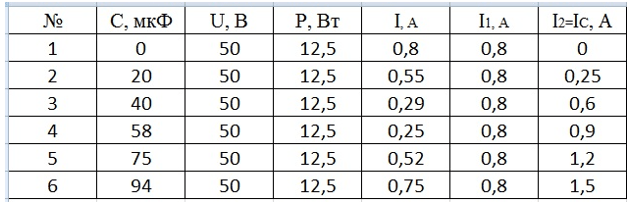

1. Расчетные параметры в табл.3.1. и 3.2 определяют из следующих соотношений:

1.1 Коэффициент мощности цепи

cos=P/UI, cos₁= P/UI (по данным, при С=0).

1.2. Реактивная (индуктивная) проводимость ветви с катушкой индуктивности

B_L = (I₁/U)*sin₁= const, Сим,

где sin₁ находят по данным п.1.1 при С=0.

1.3. Реактивная (емкостная) проводимость ветви с конденсатором

В_с= I₂/U, Сим.

1.4. Полная проводимость цепи

Y=1/Z = I/U, Сим.

1.5. Реактивная проводимость цепи

В = B_L- В_C, Сим.

1.6. Активная проводимость цепи

G = Y cos, Сим.

1.7. Полное сопротивление цепи

Z=1/Y=U/I, Ом.

1.8. Реактивный индуктивный ток цепи (в...
