Цель работы Исследование основных показателей и характеристик усилителя, а также изучение методики и получение практических навыков по их измерению.
«Цель работы Исследование основных показателей и характеристик усилителя, а также изучение методики и получение практических навыков по их измерению.»
- Электроника, электротехника, радиотехника
Условие:
Цель работы
Исследование основных показателей и характеристик усилителя, а также изучение методики и получение практических навыков по их измерению.
Решение:
Значения параметров элементов схемы следующие:
2N3904 - биполярный транзистор n-p-n типа; ЕК = 15 В; h21=155; R1 =10 кОм; R2 = 2 кОм; RK = 2 кОм; RЭ =660 Ом; RH = 2 кОм; С1 = С2 = СЭ = 50 мкФ.

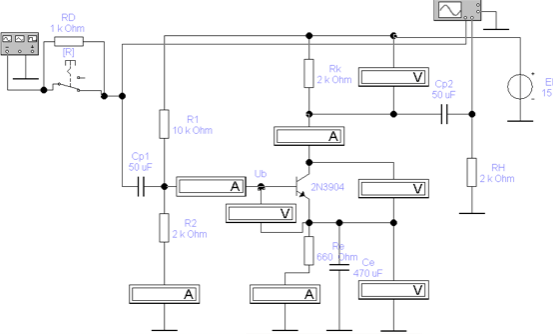

Для заданных параметров элементов схемы рис. 5 рассчитать величину напряжения в точке UБ, значения токов делителя ІД, базы ІБ, эмиттера ІЭ, коллектора ІК и величину напряжения UКЭ, которые определяют режим покоя.
Для расчета режима работы усилителя по постоянному току, параметры элементов схемы, которого известны, используют следующие формулы:
