Условие задачи
Рассчитать продолжительность пуска электродвигателя, полученную аналитическим методом, и сравнить ее со значением, полученным графоаналитическим методом.
1. Выписать технические данные электродвигателя из таблицы 1 по своему варианту. Выписать исходные данные рабочей машины: приведенный момент сопротивления Мс; приведенный момент инерции Jпр.
2. Построить график естественной механической характеристики электродвигателя.
3. Построить на том же графике механическую характеристику рабочей машины, приведенную к валу электродвигателя.
4. Рассчитать продолжительность пуска электродвигателя по формуле (1).
5. Построить кривую изменения скорости электродвигателя при пуске.
6. По построенному графику определить время пуска.

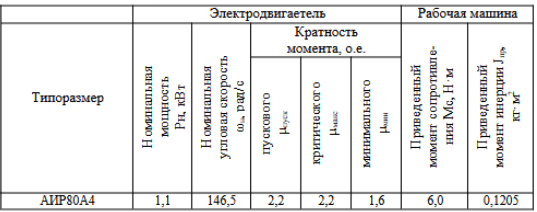

Таблица 1
Ответ
1. Выпишем технические данные электродвигателя:
Таблица 1. Исходные данные
2. Построим график естественной механической характеристики электродвигателя:
Механическую характеристику асинхронного двигателя = f(Mдв) строим на основании расчета его вращающих моментов для частот вращения, соответствующих скольжениям: 0; S = Sн; S = Sкр; S = Smin и 1.
Под Smin понимается скольжение при моменте Мmin. Резул...
