Цель работы является определение общезаводских нагрузок и выбор трансформаторов главной понизительной подстанции. Исходными данными является расчетная активная нагрузка цехов (0,4 кВ) и номинальная высоковольтная нагрузка (10 кВ).

Цель работы - определение общезаводских нагрузок и выбор трансформаторов главной понизительной подстанции (ГПП). Исходными данными для расчета является расчетная активная нагрузка цехов (0,4 кВ) и номинальная высоковольтная нагрузка (10 кВ) (таблица 1). При расчетах применять упрощенный способ определения числа и мощности цеховых трансформаторов и не учитывать компенсацию реактивной мощности.

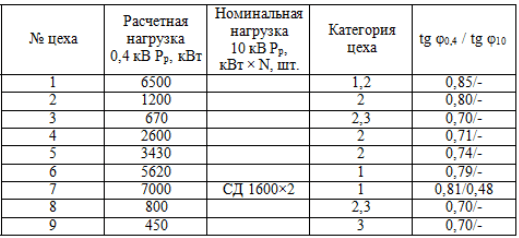

Таблица 1 – Исходные данные для практической работы «Расчет общезаводских нагрузок промышленного предприятия»

Примечание: СД – синхронный двигатель.
