  4. Цепь: 114 – ИН u1=12 ; 212 – R2 = 4 ; 323 – L3 = 3 ; 443 – R4 = 2 ; 543 – ИТ i5 = 6 ; 634 – K , размыкается Найти i4 В мо...

Цепь: 114 – ИН u1=12 ; 212 – R2 = 4 ; 323 – L3 = 3 ; 443 – R4 = 2 ; 543 – ИТ i5 = 6 ; 634 – K , размыкается Найти i4 В момент t=0 в цепи размыкается ключ

«Цепь: 114 – ИН u1=12 ; 212 – R2 = 4 ; 323 – L3 = 3 ; 443 – R4 = 2 ; 543 – ИТ i5 = 6 ; 634 – K , размыкается Найти i4 В момент t=0 в цепи размыкается ключ»
  • Электроника, электротехника, радиотехника

Условие:

Цепь:

Найти

В момент в цепи размыкается ключ . Определить независимые начальные условия и найти для указанной реакции при; построить график

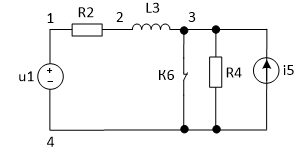

Рисунок 1.

Решение:

Так как воздействия в цепи постоянны, то для анализа можно использовать схемы замещения.

1. Определяем независимые начальные условия, т.е.в данной схеме. До размыкания ключа в цепи все токи постоянны (полагаем для процесс установившимся). Тогда выводы элемента можно на схеме замкнуть накоротко (рисунок 2), так как при постоянном равно нулю, т.е..
