Условие задачи
Цепь находится в режиме гармонических колебаний. Используя векторную диаграмму, найти указанные величины.

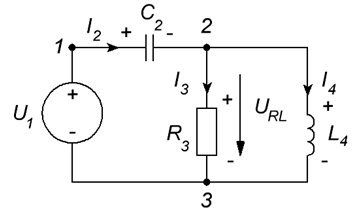

Рисунок 1. Заданная схема цепи.
Ответ
Заданные в условии параметры находим с помощью векторной диаграммы.
По горизонтальной оси откладываем вектор напряжения - напряжения на участке с параллельным включением и . Соответственно, вектор тока через сопротивление - ток будет направлен параллельно с вектором напряжения , а вектор тока через катушку индуктивности ток будет направлен с отставанием от вектора напряжения на 90. По первому закону Кирхгофа вектор тока через конденсатор будет определяться суммой векторов токов и .
