Условие:

Цепь переменного тока содержит активные и реактивные (индуктивного и емкостного характера) сопротивления, образующие две параллельные ветви, величины которых заданы в табл. 3. Схема цепи приведена на рис. 25. Индекс "1" у дополнительного параметра означает, что он относится к первой ветви, индекс "2" - ко второй.

К цепи приложено напряжение ; токи в ветвях соответственно равны и ток в неразветвленной части цепи равен .

Начертить схему цепи для своего варианта и определить следующие величины, если они не заданы в табл. 3:

1) токи и   в параллельных ветвях;

2) ток в неразветвленной части цепи;

3) напряжение U приложенное к цепи;

4) активную , реактивную  и полную мощности всей цепи;

5) построить векторную диаграмму.

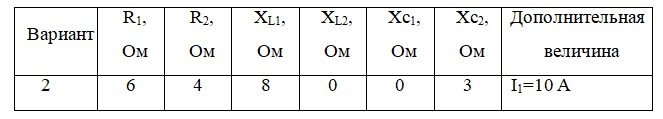

Таблица 3

Данные для расчета

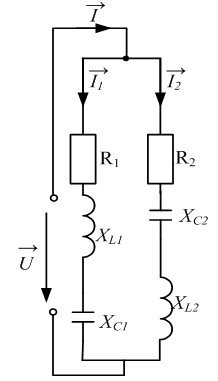

Рис. 25

Решение:

С учетом отсутствующих заданных элементов в схеме согласно исходных данных расчетная схема примет вид, показанный на рис.3.2:

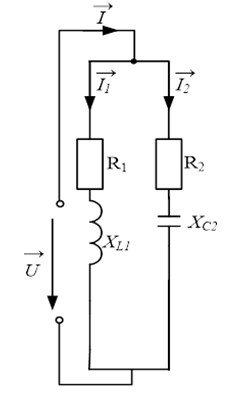

Рис.3.2. Расчетная схема

В схеме, изображенной на рис.3,2, ток I1=10 A, сопротивления приемников:
