Цепь переменного тока содержит различные элементы: резисторы, индуктивности, емкости, соединенные последовательно. Схема приведена на соответствующем рисунке.

Цепь переменного тока содержит различные элементы: резисторы, индуктивности, емкости, соединенные последовательно. Схема приведена на соответствующем рисунке. Номер рисунка и значения сопротивлений всех элементов, а также один дополнительный параметр заданы в таблице.

Начертить схему цепи и определить следующие величины:

1) полное сопротивление цепи Z;
2) напряжение U, приложенное к цепи (если нет в задании);
3) силу тока в цепи I;
4) косинус и синус угла сдвига фаз φ;
5) активную Р, реактивную Q, и полную S мощности цепи.
Построить в масштабе векторную диаграмму цепи.

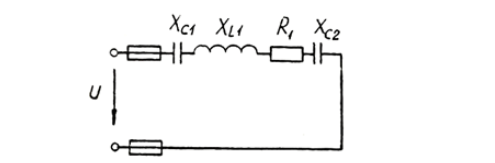

Рис.1.1. Цепь однофазного переменного тока

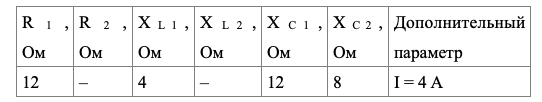

Таблица 1

Дано:
