Цепь переменного тока содержит различные элементы (резисторы, индуктивности, емкости), включенные последовательно.

 Определить следующие величины, относящиеся к данной цепи, если они не заданы в таблице:

1) Полное сопротивление z;

2) Напряжение U, приложенное к цепи;

3) Ток I;

4) Угол сдвига фаз φ (по величине и знаку);

5) Активную Р, реактивную Q и полную S мощности цепи. Начертить в масштабе векторную диаграмму цепи и пояснить ее построение.

Таблица 2 – Параметры элементов цепей

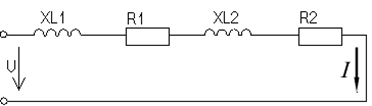

Рис. 2.1. Расчетная схема
