Условие:
Цепь переменного тока содержит различные элементы (резисторы, индуктивности и емкости), включенные последовательно. Схема цепи приведена на рисунке 1. Значения сопротивлений элементов и тока I, протекающего в электрической цепи, заданы в таблице 1.
1. В соответствии с вариантом начертить схему электрической цепи и определить следующие величины:
– полное сопротивление цепи Z;
– напряжение U, приложенное к цепи;
– угол сдвига фаз φ (по величине и знаку);
– режим работы цепи;
– активную P, реактивную Q и полную S мощности, потребляемые цепью.
2. Составить баланс мощностей в цепи.
3. Начертить в масштабе векторную диаграмму цепи.
Таблица 1 – Исходные данные
Решение:

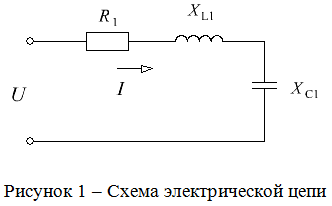

1. Изобразим схему электрической цепи в соответствии с исходными данными (см. рис. 1).
2. Определим общее сопротивление цепи:
3. Определим напряжение, приложенное к цепи:
