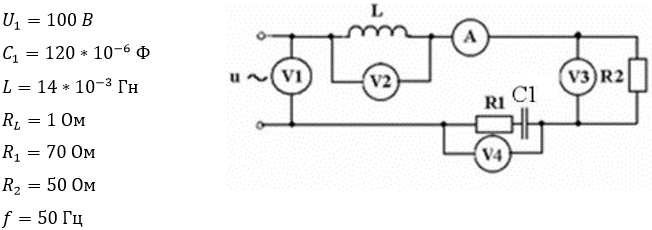

Цепь подключена к источнику синусоидального напряжения промышленной частоты, определить показания приборов, активную, реактивную и полную мощности цепи.

Лабораторная работа «Исследование влияния режимов нагрузки на отклонение напряжения в электрической сети». Исследовать влияние режима нагрузки на отклонение напряжения в сети.

Определить комплексное значение тока, построить векторную диаграмму. Записать выражение мгновенного значения тока, активной и реактивной составляющей напряжения

Построить потенциальную диаграмму. Дано: φ_a=0 (В); Е_1=60 В; Е_2=30 В; R_1=5 Ом; R_2=6 Ом; R_3=8 Ом; R_(01)=0; R_(02)=4 Ом.
