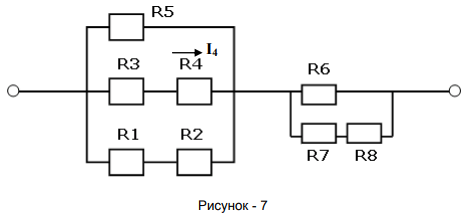

Цепь постоянного тока (рисунок - 7) состоит из резисторов R1=12 Ом; R2=6 Ом; R3=5 Ом; R4=8 Ом; R5=15 Ом; R6=10 Ом; R7=10 Ом; R8=4 Ом, I4 = 2А. Определить общее сопротивление, ток и напряжение на каждом участке цепи. Найти: R; I; U.

Дата добавления: 03.12.2023

Условие задачи

Цепь постоянного тока (рисунок - 7) состоит из резисторов R1=12 Ом; R2=6 Ом; R3=5 Ом; R4=8 Ом; R5=15 Ом; R6=10 Ом; R7=10 Ом; R8=4 Ом, I4 = 2А. Определить общее сопротивление, ток и напряжение на каждом участке цепи.

Найти: R; I; U.

Ответ

Резисторы R7 и R8 соединены последовательно:

Резисторы R78 и R6 соединены параллельно:

Резисторы R3 и R4 соединены параллельно:
