Цепь постоянного тока со смешанным соединением состоит из четырех резисторов. Определить эквивалентное сопротивление Rэкв; точки, проходящие через каждый резистор I1, I2, I3, I4; мощность на каждом резисторе Р1, Р2, Р3, Р4.
«Цепь постоянного тока со смешанным соединением состоит из четырех резисторов. Определить эквивалентное сопротивление Rэкв; точки, проходящие через каждый резистор I1, I2, I3, I4; мощность на каждом резисторе Р1, Р2, Р3, Р4.»
- Электроника, электротехника, радиотехника
Условие:
Цепь постоянного тока со смешанным соединением состоит из четырех резисторов.

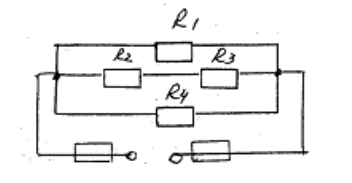

В зависимости от варианта заданы: схема, величины сопротивлений резисторов R1,R2, R3, R4, напряжение U, ток I или мощность всей цепи Р.
Определить эквивалентное сопротивление Rэкв; точки, проходящие через каждый резистор I1, I2, I3, I4; мощность на каждом резисторе Р1, Р2, Р3, Р4.
Решение задачи проверить по первому закону Кирхгофа; по балансу мощности.
Исходные данные:
R1 = 12 Ом
R2 = 2 Ом
R3 = 4 Ом
P = 50 Вт
Решение:

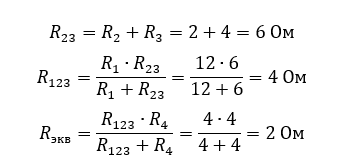

1. Определяем эквивалентное сопротивление цепи:
2. Определяем токи в цепи:
