Цепь постоянного тока со смешанным соединением состоит из четырех резисторов. Заданы: схема, величины сопротивлений резисторов. Определить эквивалентное сопротивление.
«Цепь постоянного тока со смешанным соединением состоит из четырех резисторов. Заданы: схема, величины сопротивлений резисторов. Определить эквивалентное сопротивление.»
- Электроника, электротехника, радиотехника
Условие:

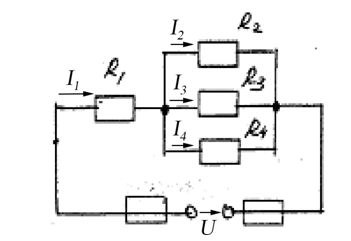

Цепь постоянного тока со смешанным соединением состоит из четырех резисторов. В зависимости от варианта заданы: схема, величины сопротивлений резисторов R1, R2, R3, R4, напряжение U, ток I или мощность всей цепи Р.
Определить эквивалентное сопротивление Rэкв; точки, проходящие через каждый резистор I1, I2, I3, I4; мощность на каждом резисторе Р1, Р2, Р3, Р4.
Решение задачи проверить по первому закону Кирхгофа; по балансу мощности.

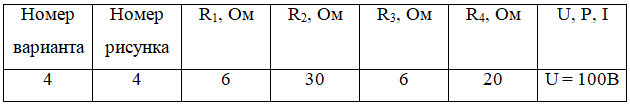

Данные для решения задачи:
Решение:
Сопротивления R2, R3 и R4 соединены параллельно. Их эквивалентное сопротивление:
Сопротивления R1 и R234 соединены последовательно. Эквивалентно сопротивление цепи:
Ток в неразветвленной части це...
