Условие:
Цепь постоянного тока содержит несколько резисторов, со смешанным соединением.

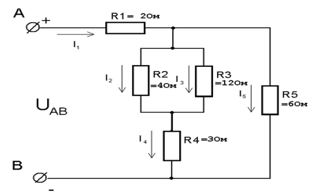

Схема электрической цепи приведена на соответствующем рисунке. Заданные значения напряжений или токов приведены в таблице 1.
На схемах индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует это напряжение (например, через резистор R3 проходит ток I3 и на нем действует напряжение U3, потребляется мощность Р3).
Определить эквивалентное сопротивление цепи токи (I) в каждом резисторе и напряжение (U) на каждом резисторе. Определить также мощность (Р), потребляемую всей цепью..
Таблица 1
Рис. 1
Решение:
Начертим схему цепи и укажем на ней положительные направления токов.
Рис.2.
Преобразуя схему, найдем эквивалентное сопротивление цепи. Сопротивление резисторов R2 и R3 сложим параллельно.
