Условие задачи

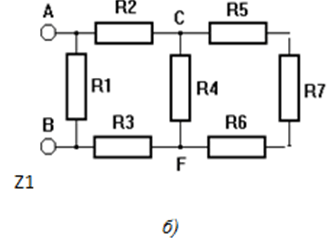

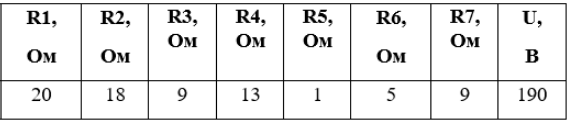

Цепь постоянного тока содержит несколько резисторов, соединённых параллельно или смешанно. Всюду индекс тока или напряжения совпадает с индексом резистора, по которому проходит ток или на котором действует это напряжение. Номер рисунка, заданные значения одного из напряжений или токов и величина, подлежащая определению, приведены в таблице 1.
По данным таблицы для варианта определить:
- эквивалентное (общее) сопротивление всей цепи Rоб;
- ток в неразветвленной части цепи Iоб и на отдельных участках I1 … I5 (7);
- составить баланс мощностей.
Ответ

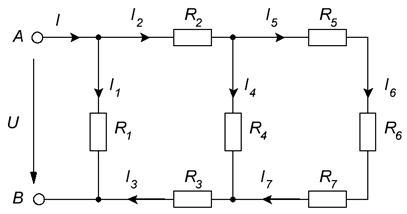

Составляем расчетную схему цепи на которой обозначаем токи в ветвях и указываем их направления.
1. Расчет эквивалентного сопротивления цепи.
Для расчета эквивалентного сопротивления производим преобразование цепи.
Сопротивления R5, R6, R7 включены в цепи последовательно. Эквивалентное сопротивление этого участка цепи:
