Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Схема электрической цепи для варианта два приведена на рисунке один.
«Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Схема электрической цепи для варианта два приведена на рисунке один.»
- Электроника, электротехника, радиотехника
Условие:
Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Схема электрической цепи для варианта 2 приведена на рисунке 1.
Требуется определить эквивалентное сопротивление цепи
токи
в каждом резисторе и напряжение
на каждом резисторе. Определить мощность
потребляемую всей цепью.
Исходные данные для варианта 2:

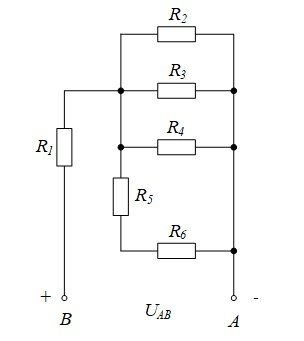

Рис. 1 – Схема цепи.
Решение:
1. Определяем эквивалентное сопротивление цепи.
Резисторы R5, R6 соединены последовательно, их общее сопротивление R56 будет:
Схема цепи примет вид рис. 2.
Рис. 2
Резисторы R2, R3, R4, R56 соединены п...
