Цепь постоянного тока содержит несколько резисторов, соединённых смешано. Определить мощность и расход электрической энергии цепью за 8 часов работы. Пояснить характер изменения электрической величины, заданной в таблице вариантов.

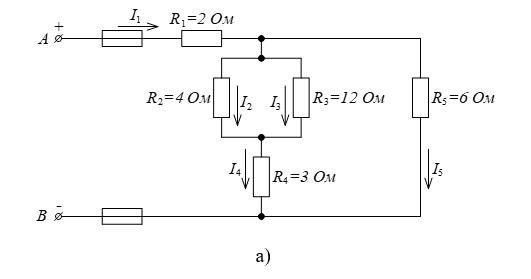

Цепь постоянного тока содержит несколько резисторов, соединённых смешано. Номер рисунка, заданные значения одного из напряжений или токов и величина, подлежащая определению, приведены в таблице № 1. Определить также мощность, потребляемую всей цепью, и расход электрической энергии цепью за 8 часов работы.

Пояснить с помощью логических рассуждений характер изменения электрической величины, заданной в таблице вариантов, если один резисторов замкнуть накоротко или выключить из схемы. Характер действия с резистором и его номер указаны в таблице № 1.

Данные для расчета указаны в таблице № 1.

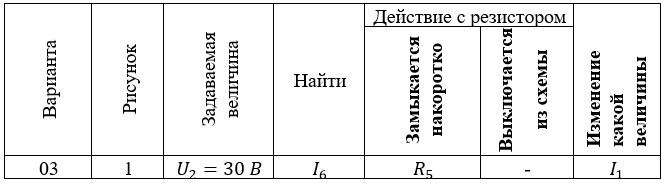

Таблица № 1 - Исходные данные для расчета задачи № 1
