Цепь постоянного тока содержит резисторы, соединенные смешанно (рисунок №1). Индекс тока или напряжения совпадает с индексом резистора, по которому проходит ток
«Цепь постоянного тока содержит резисторы, соединенные смешанно (рисунок №1). Индекс тока или напряжения совпадает с индексом резистора, по которому проходит ток»
- Электроника, электротехника, радиотехника
Условие:
Цепь постоянного тока содержит резисторы, соединенные смешанно (рисунок №1). Индекс тока или напряжения совпадает с индексом резистора, по которому проходит ток или на котором действует напряжение. Например, через резистор R1 проходит ток I1 и на нем действует напряжение U1.
Определить полное сопротивление цепи, токи во всех элементах, напряжение на каждом элементе схемы, а также мощность, потребляемую всей цепью, и расход электрической энергии цепью за 10 часов работы

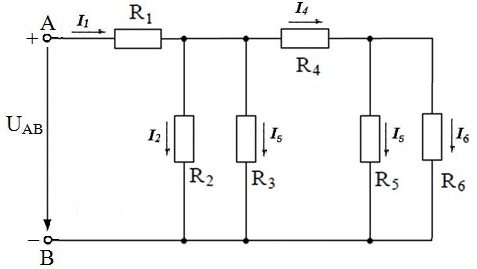

Рис.1. Схема цепи
Дано:
Решение:
Найдем сопротивление параллельного соединения R2 и R3
найдем сопротивление параллельного соединения R5 и R6
найдем сопротивление последовательного соединения R4 и R56
