Условие:

Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение.

Определить:

1) эквивалентное сопротивление цепи относительно вводов АВ;

2) ток в каждом резисторе;

3) напряжение на каждом резисторе;

4) расход электрической энергии цепью за 10 часов.

Исходные данные: U₁=10,8 B.

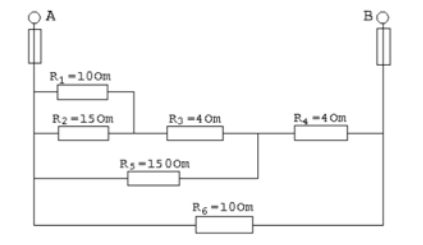

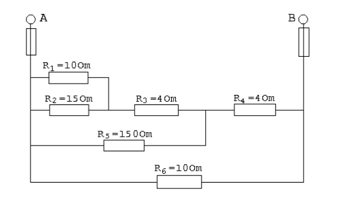

Схема цепи:
