Условие:

Цепь постоянного тока содержит шесть резисторов, соединенных смешанно.
Определить эквивалентное сопротивление цепи относительно вводов А и В и ток в каждом резисторе, если он не задан в табл. 1. Начертить схему цепи. Пояснить характер изменения электрической величины, заданной в таблице вариантов (увеличится, уменьшится, останется без изменения), если один из резисторов выключить из схемы. Характер действия с резистором и его номер указаны в таблице вариантов. Если логические рассуждения не позволяют сделать заключение о характере изменения заданной величины, можно выполнить ее расчет в измененной схеме и дать ответ на вопрос. Напряжение на вводах А и В во всех вариантах принять неизменным. Индекс тока совпадает с индексом резистора, по которому проходит этот ток.

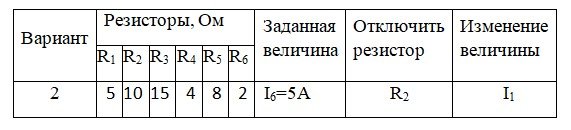

Таблица 1

Данные для расчета

Решение:

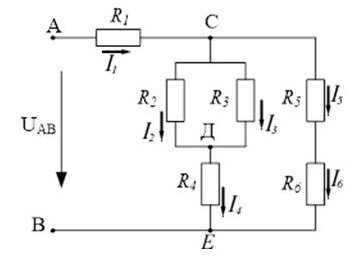

Рис.1.1. Заданная схема

1. Обозначим токи, проходящие через резисторы (рис.1.1):
2. Заменим последовательно соединенные резисторы R₅ и R₆ на участке CЕ общим эквивалентным сопротивлением R₅₆ (рис.1.3), где

R₅₆=R₅+R₆=8+2=10 Ом

а также параллельно соединенные резисторы R₂ и R₃ на участке СД общим эквивалентным сопротивлением R₂₃, где
