Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Определить  эквивалентное сопротивление цепи относительно вводов АВ, ток в каждом резисторе,  напряжение на каждом резисторе

«Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Определить  эквивалентное сопротивление цепи относительно вводов АВ, ток в каждом резисторе,  напряжение на каждом резисторе»
  • Электроника, электротехника, радиотехника

Условие:

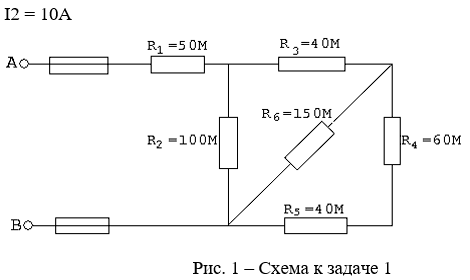

Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке.  Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Например, через резистор R5 проходит ток I5 и на нем действует напряжение U5. Определить:

1)      эквивалентное сопротивление цепи относительно вводов АВ;

2)      ток в каждом резисторе;

3)      напряжение на каждом резисторе;

4)      расход электрической энергии цепью за 10 часов.



Решение:

Эквивалентное сопротивление:

R4,5= R4 + R5 = 6+4=10 Ом;

R4,5,6= R4 R6/( R4 + R6) = 1015/(10+15)=6 Ом;

R3,4,5,6= R3 + R4,5,6 = 4+6=10 Ом;

R2,3,4,5,6= R2 R3,4,5,6/( R2 + R3,4,5,6) = 1010/(10+10)=5 Ом;

Rэ= R1 + R2,3,4,5,6= 5+5=10 Ом.

Из условия задачи известен ток на резистора R2, исходя из этого постепенно найдем токи и напряжения на всех р...
