Условие:

Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на рис.1. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение.
Определить:
1) эквивалентное сопротивление цепи относительно вводов АВ;
2) ток в каждом резисторе;
3) напряжение на каждом резисторе;
4) расход электрической энергии цепью за 10 ч.

Дано:
U6 =108 В;

R1 = 4 Oм; R2 = 2 Oм;

R3 = 8 Oм; R4 = 4 Oм;

R5 = 3 Oм;  R6 = 6 Oм.

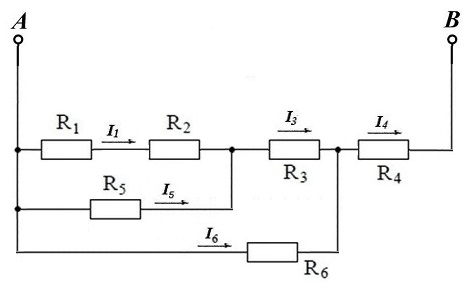

оис. 1 Схема цепи

Решение:

сопротивление последовательного соединения R1 и R2:

R12 = R1+R2 =2 + 4 = 6 Ом;

сопротивление параллельного соединения R5 и R12 :

R125 = R12 ∙ R5/( R12 + R5) = 6∙3/(6+3) = 2 Ом;

обозначим R7 сопротивление последовательного соединения R125 и R3:

R7 = R125+R3 =2 + 8 = 10 Ом;

сопротивление параллельного соединения R7 и R6 :

R76 = R7 ∙ R6/( R7 + R6) = 10∙6/(10+6) = 3,75...
