Условие:

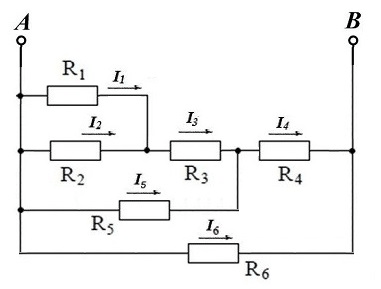

Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на рисунке. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение.
Определить:
1) эквивалентное сопротивление цепи относительно вводов АВ;
2) ток в каждом резисторе;
3) напряжение на каждом резисторе;
4) расход электрической энергии цепью за 10 ч.

Дано:
U2 =100 В;

R1 = 5 Oм;  R2 = 10 Oм;

R3 = 4 Oм;  R4 = 6 Oм;

R5 = 4 Oм;  R6 =15 Oм.

Решение:

Сопротивление параллельного соединения R1 и R2 :

R12 = R1 ∙ R2/( R1 + R2) = 10∙15/(10+15) = 6 Ом;

сопротивление последовательного соединения R12 и R3:

R123 = R12 + R3 = 6 + 4 = 10 Ом;

обозначим R7 сопротивление параллельного соединения R123 и R5 :

R7 = R123 ∙ R5/( R123 + R5) = 10∙15/(10+15) = 6 Ом;

ток через резистор R4 :

I4= U4 / R4 = 12/4 = 3 А;
напряжение на R4 :

U4= I4∙R4 = 3 ∙ 4 = 1...
