Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке(4.8), величина одного

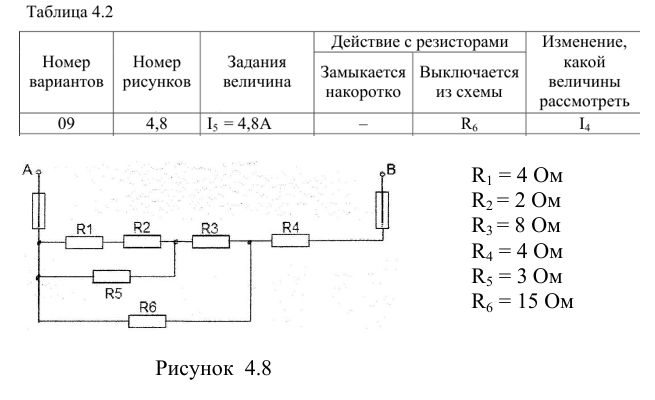

Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на рисунке 4.8;  величина  одного  из  заданных  токов  или  напряжений приведена в таблице 4.2.

 Определить:

1  Эквивалентное  сопротивление  цепи  относительно  входных  зажимов  цепи АВ;

2  Ток в каждом резисторе;

3  Напряжение на каждом резисторе;

4  Расход электрической энергии цепью за 10 часов работы.

С помощью логических  рассуждений пояснить характер изменения одного из значений, заданных в таблице вариантов (увеличиться, уменьшиться, останется прежней), если заданный в таблице резисторов либо замыкается накоротко, либо выключается из схемы
