Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке. Номер рисунка и величина одного из заданных токов или напряжений приведены в таблице 1.
- Электроника, электротехника, радиотехника
Условие:
Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке. Номер рисунка и величина одного из заданных токов или напряжений приведены в таблице 1. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение.
Определить:
1) эквивалентное сопротивление цепи относительно вводов АВ;
2) ток в каждом резисторе;
3) напряжение на каждом резисторе;
4) расход электрической энергии цепью за 10 ч.

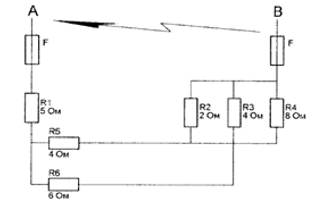

Рис.1.1. Заданная цепь
Таблица1. Исходные данные
Решение:
1. Определим эквивалентное сопротивление цепи относительно вводов АВ:

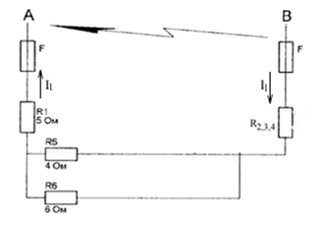

Составим эквивалентную схему, заменив параллельно соединенные сопротивления R2, R3, R4 общим сопротивлением R2,3,4 (рис.1.2):
Рис.1.2. Схема с эквивалентным сопротивлением R2,3,4
Найдем значение R2,3,4
