Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке.

«Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке.»
  • Электроника, электротехника, радиотехника

Условие:

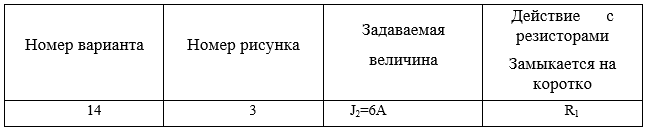

Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке. Номер рисунка и величина одного из заданных токов или напряжений приведены в таблице. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение.
Определить:

1) эквивалентное сопротивление цепи относительно вводов АВ;

2) ток в каждом резисторе;

3) напряжение на каждом резисторе;

4) расход электрической энергии цепью за 10 ч.

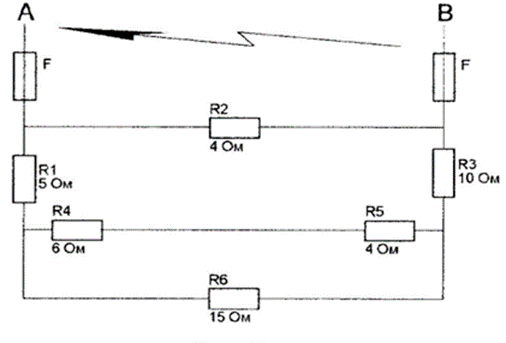

Рис.1.1. Исходная схема

Решение:

1. Определим эквивалентное сопротивление цепи относительно вводов АВ.

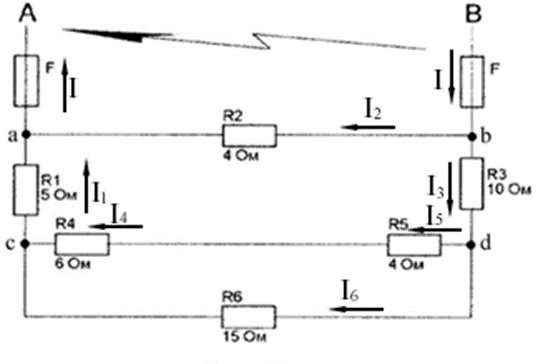

Обозначим узлы и найдем эквивалентное сопротивление на участке cd (рис.1.2):

Рис.1.2. Схема участков сопротивлений

Сопротивления R4 и R5 соединены последовательно. Их общее сопротивление рассчитывается как (рис.1.3):
