Условие задачи
Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке. Номер рисунка и величина одного из заданных токов или напряжений приведена в таблице 1. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Например, через резистор R5 проходит ток I5 и на нем действует напряжение U5. Определить:
1) эквивалентное сопротивление цепи относительно вводов АВ;
2) ток в каждом резисторе;
3) напряжение на каждом резисторе;
4) мощность электрической цепи.
Таблица 1 - Исходные данные к задаче 1
Рисунок 1 - Рисунок к задаче 1
Ответ
Задача относится к теме Электрические цепи постоянного тока. После усвоения условия задачи приводим поэтапное решение, предварительно обозначив стрелкой направление тока в каждом резисторе. Индекс тока должен соответствовать номеру резистора, по которому он проходит.

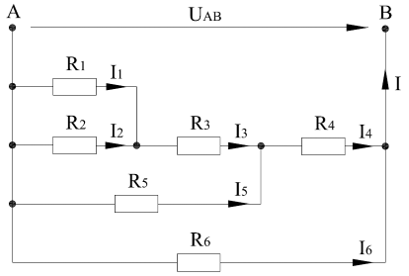

Рисунок 2 - Схема цепи до преобразований
1. Расчет эквивалентного сопротивления цепи.
1.1. Определяем общее сопротивление разветвле...
