решение задачи на тему:

Цепь постоянного тока, состоящая из нескольких сопротивлений, включенных смешанно, присоединена к источнику электрической энергии (рис.1). Определить: 1) эквивалентное сопротивление цепи относительно зажимов источника;

Дата добавления: 09.10.2024

Условие задачи

Цепь постоянного тока, состоящая из нескольких сопротивлений, включенных смешанно, присоединена к источнику электрической энергии (рис.1).

Определить:

1) эквивалентное сопротивление цепи относительно зажимов источника;

2) ток, проходящий через каждое сопротивление;

3) напряжение на каждом сопротивлении;

4) мощность, потребляемую цепью.

Правильность решения задачи проверить, применив первый закон Кирхгофа.

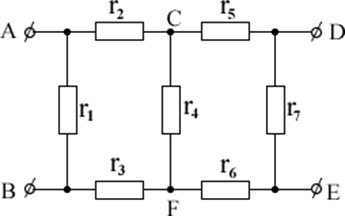

Рис.1. Заданная схема

Ответ

Дано:

r1=4 Ом, r2=15 Ом, r3=4 Ом, r4=3 Ом, r5=3 Ом, r6=1 Ом, r7=2 Ом,

U = 60 B.

1. Определяем эквивалентное сопротивление цепи. Сопротивления r5, r6, r7 соединены последовательно, поэтому

r567=r5+r6+r7=3+1+2=6 Ом (рис.2)

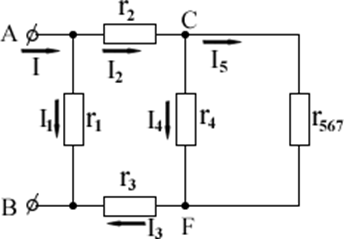

Рис.2

Сопротивление r4 и r567 соединены параллельно, поэтому

rCF=(r4∙r567)/(r4+r567 )=(3∙6)/(3+6)=2 Ом (рис.3)
