Условие задачи

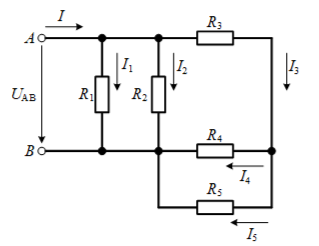

Цепь постоянного тока состоит из смешанного соединения пяти резисторов.
Определить: общее сопротивление цепи; токи и напряжение в каждом резисторе; расход энергии, потребляемой цепью за t часов работы.
Дано:
Ответ

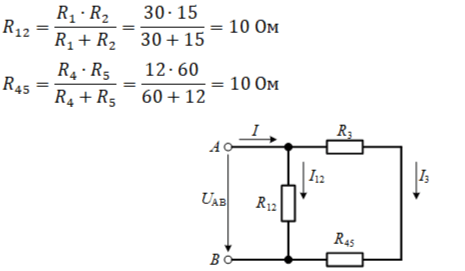

Резисторы R1 и R2, R3 и R4соединены параллельно. Их эквивалентные сопротивления:
Резисторы R3 и R45 соединены последовательно. Их эквивалентное сопротивление:
