решение задачи на тему:

Цепь содержит  источники постоянного напряжения и постоянного тока Е и J, а также  источники гармонического напряжения   и тока c угловой частотой

Дата добавления: 19.07.2024

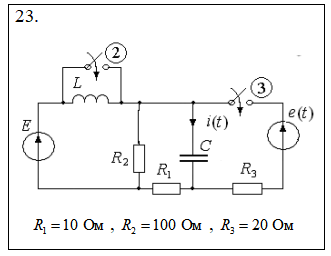

Условие задачи

Цепь содержит  источники постоянного напряжения и постоянного тока Е и J, а также  источники гармонического напряжения   и тока c угловой частотой

Предполагается, что до замыкания (или размыкания) второго ключа цепь находится в установившемся режиме.

1. Рассчитать классическим методом ток i(t) на двух этапах, соответствующих последовательному замыканию (или размыканию) двух ключей.

2. Рассчитать тот же ток i(t) операторным методом. Для второй коммутации воспользоваться операторным методом для полных составляющих тока, для третьей коммутации применить операторный метод для преходной составляющей тока.

3. Построить график зависимости i(t) для двух этапов.

Исходные данные:

L = 20 мГн, С = 100 мкФ;

E = 10 N = 160 В,                           Em = 10 N = 160 В,

= 30 N = 480 = 120°,                где N=16 - номер группы.

Ответ

Классический метод.

1. Замыкание первого ключа (вторая коммутация).

Искомый ток ищем в виде суммы переходной и установившейся составляющих:

Из цепи до коммутации определяем независимые...
