Условие задачи

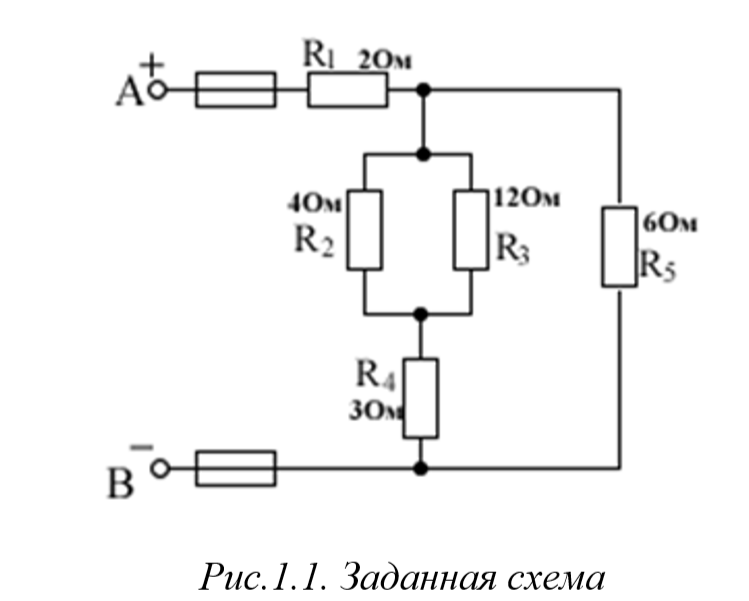

Цепи постоянного тока содержат несколько резисторов, соединенных смешанно. Схема цепи с указанием сопротивлений резисторов приведены на рисунке. Номер рисунка, заданные значения одного из них напряжения или тока и величина, подлежащая определению, приведены в таблице 1.
Определить так же мощность, потребляемую всей цепью, и расход электрической энергии цепью за 8 часов.
Пояснить, с помощью логических рассуждений характер измерения электрической величины, заданной в таблице вариантов (увеличится, уменьшится, останется без изменений), если один из резисторов замкнуть накоротко или выключить из схемы. Характер действия с резистором и его действия указаны в таблице 1. При этом считать напряжение UAB неизменным.
Ответ

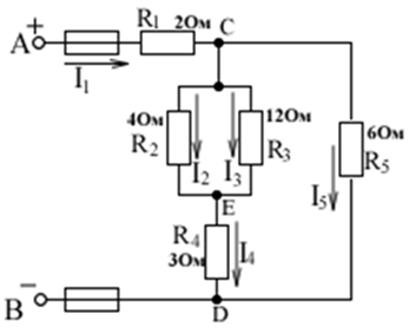

Обозначаем токи и узлы (рис.1.2)
Рис.1.2. Расчетная схема

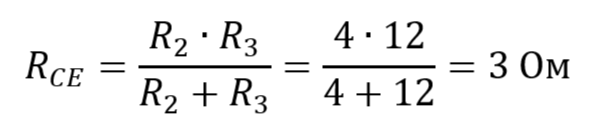

1. Определяем эквивалентное сопротивление участка CE
2. Определяем эквивалентное сопротивление участка CD
