Цикл работы содержит 4 участка нагрузки с паузами суммарной длительностью t0 в цикле. Во время паузы двигатель неподвижен....

Цикл работы содержит 4 участка нагрузки с паузами суммарной длительностью t0 в цикле. Во время паузы двигатель неподвижен. Привод асинхронный короткозамкнутый, нерегулируемый, работает на естественной характеристике.

«Цикл работы содержит 4 участка нагрузки с паузами суммарной длительностью t0 в цикле. Во время паузы двигатель неподвижен. Привод асинхронный короткозамкнутый, нерегулируемый, работает на естественной характеристике.»

5 марта 2025
Электроника, электротехника, радиотехника

Условие:

Заданы 2 разных режима работы электропривода (для упрощения задания используется одна форма нагрузочной диаграммы при разных условиях).

Требуется: Рассчитать номинальную мощность и условия выбора двигателя для трех заданных режимов работы. Для всех случаев применять четырехполюсные двигатели (синхронная скорость 1500 об/ мин.; 157,4 1/с).

Двигатели выбираем из справочной таблицы.

Таблица 1 - Исходные данные для заданий

Цикл работы содержит 4 участка нагрузки с паузами суммарной длительностью t₀ в цикле. Во время паузы двигатель неподвижен. Привод асинхронный короткозамкнутый, нерегулируемый, работает на естественной характеристике. Нагрузочная диаграмма, рис. 11 – где М2=0,5М4

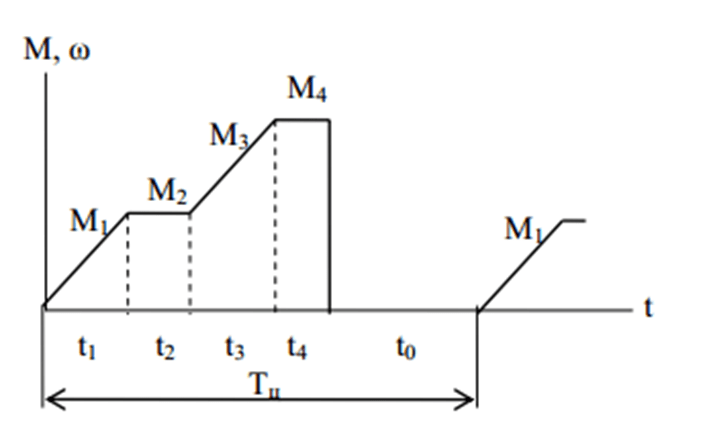

Рисунок 11 – нагрузочные диаграммы электропривода, повторно – кратковременный режим S3

Решение:

Нагрузочная диаграмма, рис. 11. Моменты на нагрузочной диаграмме и интервалы времени соответствуют задаче 1.1. Длительность паузы t₀=40 сек. Таким образом, длительность цикла состовляет 125 сек., а продолжительность включения определяется по формуле 8:
