Условие задачи
Cиловой распределительный щит стройплощадки питается от трехфазной четырехпроводной линии напряжением 380/220 В. Вид, протяженность и материал проводов линии, способ прокладки кабельной линии, а также характер и мощность приемников электрической энергии приводятся в табл. 3. В качестве потребителей применяются асинхронные двигатели с короткозамкнутым ротором при
и осветительная нагрузка.

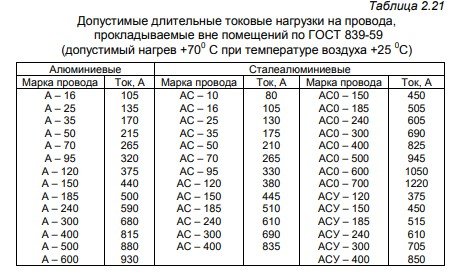

Требуется: 1) определить реактивную мощность каждого приемника и полную мощность всей нагрузки; 2) определить расчетный ток; 3) выбрать стандартное сечение провода (воздушная линия или кабель) по допустимому нагреву; 4) выполнить проверку сечения проводов по потере напряжения.

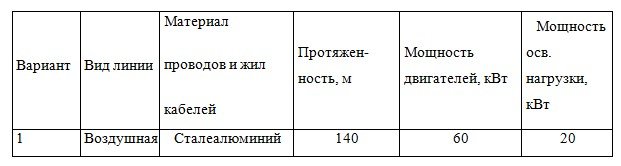

Таблица 3. Исходные данные
Ответ
1. Определим реактивную мощность каждого приемника и полную мощность всей нагрузки.
Так как в конце линии включено два вида потребителей (асинхронные двигатели и осветительная нагрузка), то суммарная активная мощность:
P = P1 + P2 = 60 +20 = 80 кВт.
Реактивная мощность потребляется только асинхронными двигателями,
так как при осветительной нагрузке коэффициент мощности
Дано:
