Условие:
Что такое дифференциальный усилительный каскад? Как формируется дифференциальная и синфазная составляющие входного сигнала?
Решение:

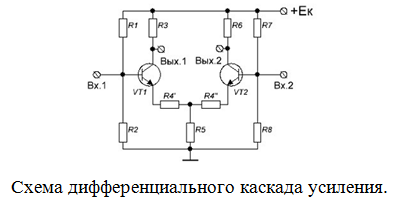

Усилитель, выполненный по схеме электрического моста, называется дифференциальным усилителем и предназначен усиления разности между двумя входными сигналами. Простейшая схема дифференциального каскада усиления представлена ниже
Данная схема реализует электрический мост, плечи которого составляют резисторы R3 = R7 (коллекторные нагрузки транзисторов) и внутренне сопротивление транзисторов VT1 и VT2 ...
