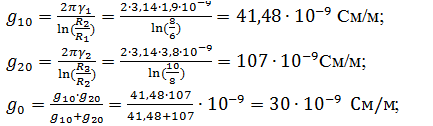

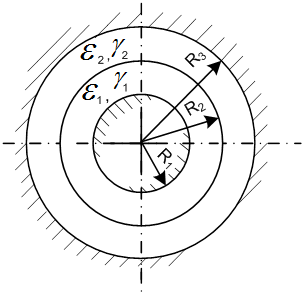

Дан коаксиальный кабель с двухслойной изоляцией (рис. 3.1), имеющий длину в осевом направлении L=20 м . Радиус жилы R1 , радиус оболочки R3

1. Выписать значения параметров элементов однофазной цепи переменного тока. 2. Пользуясь обобщённой схемой цепи (рис. 2), вычертить в соответствии с ГОСТ расчётную схему цепи (оставляя в её ветвях только указанные в варианте элементы)

Записать выражение для мгновенного значения тока в цепи с резистором, имеющим сопротивление 100 Ом, который подключен к источнику переменного напряжения 42 В с частотой 50 Гц, если начальная фаза Ψ = -45°

3. Используя три резистора с сопротивлением по 60 Ом можно получить эквивалентные сопротивления цепи: 1) 20 O{M}2)180 O{M} 3) 90 OM Установите соответствие между эквивалентным сопротивлением цепи и схемой соединения элементов Укажите соответствие для
