Дан неориентированный граф исследуемой схемы электрической цепи, найти напряжение на каждом из элементов ветви с наибольшим количеством последовательно включенных элементов.

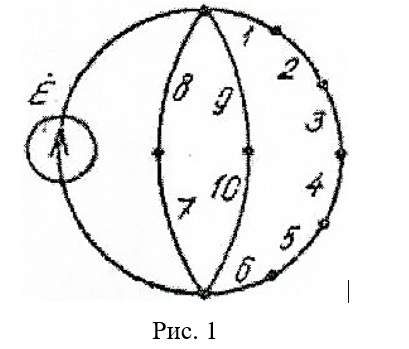

Неориентированный граф исследуемой схемы электрической цепи рис. 1

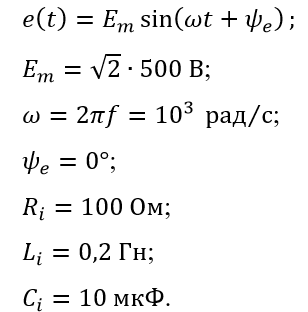

Номера реактивных элементов:

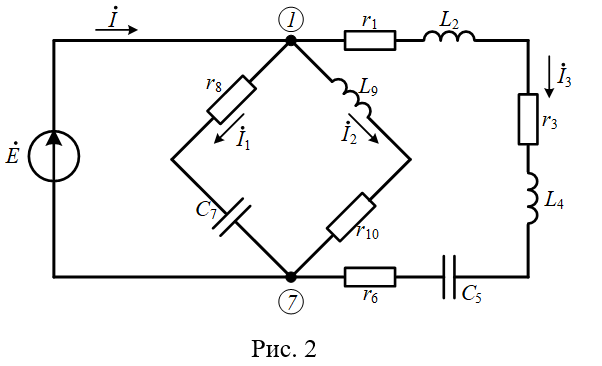

Для электрической схемы, изображённой на рис. 2, необходимо:

1. Найти напряжения на каждом из элементов ветви с наибольшим количеством последовательно включенных элементов. Необходимо также определить показания вольтметра на каждом из элементов ветви с наибольшим количеством элементов.

2. Определить для ветви с наибольшим количеством последовательно включенных элементов активную, реактивную и полную мощности.

3. Найти токи во всех ветвях, показания амперметров, включенных последовательно с каждой из ветвей исследуемой цепи. Найти суммарный ток.

4. Определить активную, реактивную и полную мощности, генерируемые источником.

5. Построить векторную диаграмму токов.
