Условие задачи

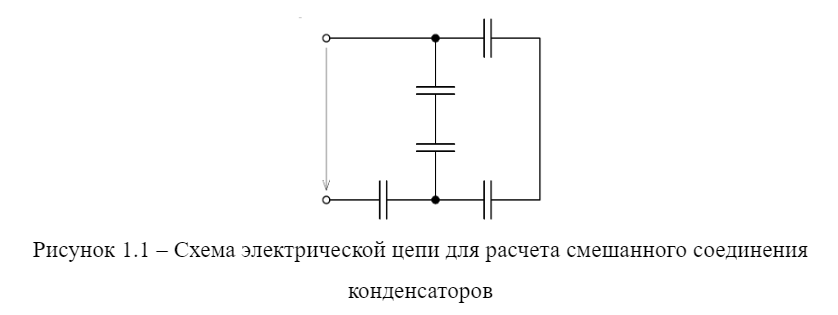

Дана батарея конденсаторов, соединенных смешанным способом и подключенных к сети переменного тока напряжением 220 В (рис. 1.1).
Рассчитать:
1) Эквивалентную емкость батареи конденсаторов (Cэкв).
2) Заряд каждого конденсатора (q1, q2, q3, q4, q5).
3) Энергию каждого конденсатора (W1, W2, W3, W4, W5).
Дано: C1=42 мкФ; C2=36 мкФ; C3=27 мкФ; C4=38 мкФ; C5=48 мкФ.
Ответ
1) Определяем эквивалентную емкость Cэкв всей цепи.
Рассчитываем общую емкость конденсаторов C2 и C3, C4 и C5, соединенных последовательно:
Рассчитываем общую емкость конденсаторов C23 и C45, соединенных параллельно:
C2345=C23+C45=15,429+21,209=36,638 мкФ
Находим эквивалентную емкость конденсаторов:
