Условие задачи
Дана батарея конденсаторов соединенных смешанным способом и подключенных к сети переменного тока напряжением 220 В. Схема включения соответствует варианту задания, по заданным в таблице параметрам рассчитать:
1) Эквивалентную емкость батареи конденсаторов (Cэкв).
2) Заряд каждого конденсатора (q1, q2, q3, q4, q5).
3) Энергию каждого конденсатора (W1, W2, W3, W4, W5).

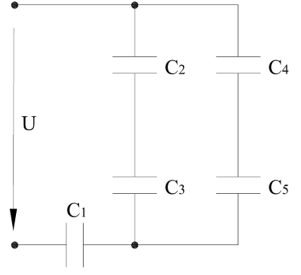

Рисунок 1
Ответ
1. Найдем эквивалентную емкость батареи конденсаторов (Cэкв):
Конденсаторы С4 и С5 соединены последовательно, заменим их одним общим эквивалентным конденсатором С4,5:
Конденсаторы С2 и С3 соединены последовательно, заменим их одним общим эквивалентным конденсатором С2,3:
