Дана батарея конденсаторов, соединенных смешанным способом и подключенных к сети переменного тока напряжением 220В. По заданным в таблице 1.1 параметрам рассчитать:
«Дана батарея конденсаторов, соединенных смешанным способом и подключенных к сети переменного тока напряжением 220В. По заданным в таблице 1.1 параметрам рассчитать:»
- Электроника, электротехника, радиотехника
Условие:
Дана батарея конденсаторов, соединенных смешанным способом и
подключенных к сети переменного тока напряжением 220В. По заданным в таблице 1.1 параметрам рассчитать:
1) Эквивалентную емкость батареи конденсаторов(Cэкв).
2) Заряд каждого конденсатора (q1, q2, q3, q4, q5).
3) Энергию каждого конденсатора (W1, W2, W3, W4, W5).
Таблица 1.1. Параметры элементов

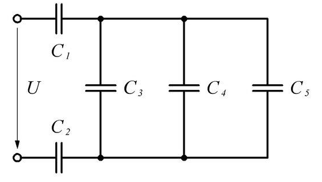

Рис.1.1. Схема электрической цепи конденсаторов
Решение:
Рассматриваемая батарея конденсаторов имеет смешанное соединение. Решаем методом свертывания.
1.Определяем эквивалентную емкость всей цепи
1.1. Рассчитываем общую емкость конденсаторов C3, C4 и C5, соединенных параллельно по формуле
Таким образом, получим упрощенную схему, показанную на рис.1.2:
