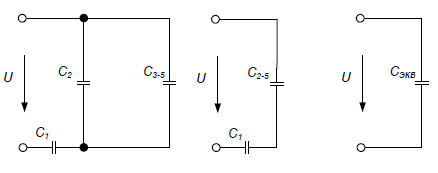

Дана батарея конденсаторов, соединенных смешанным способом и подключенных к сети переменного тока напряжением 220В. Схема включения соответствует варианту задания.

Определить эквивалентное комплексное сопротивление цепи (рис. 16, а), ток и напряжение между точками a и b, c и d. Из рис. 16, а следует, что при заданном направлении тока в каждой катушке потоки самоиндукции и взаимной индукции одинаково направлены.

1. Рассчитать фактический коэффициент загрузки и потери электроэнергии в трансформаторной подстанции с параметрами, представленными в табл. 1.1. 2. Выбрать экономически целесообразный режим работы данной подстанции

Считая, что индуктивная связь между катушками отсутствует, выполните для полученной схемы следующее: определите токи во всех ветвях схемы; постройте совмещенные векторную диаграмму токов и  топографическую диаграмму напряжений
