Условие:
Дана электрическая цепь, в которой происходит коммутация (схемы цепи на рис. 1). В цепи действует источник ЭДС. Параметры цепи представлены в таблице 1.
Рисунок 1 – схема цепи

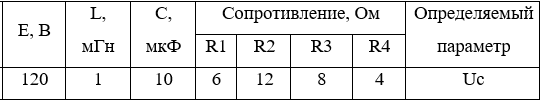

Таблица 1 – исходные данные
Определить зависимость тока от времени после коммутации в одной из ветвей цепи или напряжения на каком-либо элементе или между заданными точками схемы.
Решение:
Классический метод
1. Независимыми начальными условиями будут ток iL(0-) = i3(0-) и напряжение на емкости Uc(0-)
2. Источник ЭДС Е до коммутации был отключен, поэтому все токи и напряжения в цепи равны нулю:
;
.
