Дана электрическая цепь, в которой происходит коммутация. В цепи действует постоянная ЭДС Е. Параметры цепи приведены в таблице. Требуется определить закон изменения во времени тока после коммутации в одной из ветвей

«Дана электрическая цепь, в которой происходит коммутация. В цепи действует постоянная ЭДС Е. Параметры цепи приведены в таблице. Требуется определить закон изменения во времени тока после коммутации в одной из ветвей»
  • Электроника, электротехника, радиотехника

Условие:

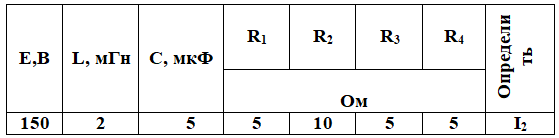

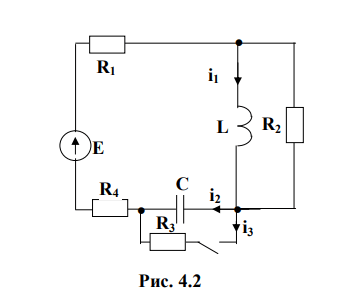

Дана электрическая цепь, в которой происходит коммутация. В цепи действует постоянная ЭДС Е. Параметры цепи приведены в таблице. Требуется определить закон изменения во времени тока после коммутации в одной из ветвей схемы или напряжения на каком либо элементе между заданными точками схемы.

Задачу следует решать классическим методом расчета. На основании полученного аналитического выражения требуется построить график изменения искомой величины в функции времени в интервале от – меньший по модулю корень характеристического уравнения.

Решение:

1. Определяем независимые начальные условия: ток через катушку и напряжение на конденсаторе до коммутации (замыкания ключа).

Так как до коммутации конденсатор включен последовательно с источником постоянной ЭДС, то можем сделать вывод, что до замыкания ключа токи в цепи не протекают, а напряжение конденсатора равно напряжению источника ЭДС:

Составляем схему замещения цепи для момента коммутации и оп...
