Дана электрическая схема, включенная в цепь однофазного переменного синусоидального тока, и состоящая из параллельного соединения активных, емкостных и индуктивных потребителей. Величины этих элементов приведены в таблице 3.

Необходимо найти величину тока каждой ветви, ток, потребляемый цепью, угол сдвига фаз между напряжением и током, активную P, реактивную Q, полную мощность S каждой ветви.

Необходимо построить векторную диаграмму токов. После построения диаграммы измерить вектор суммарного тока и убедиться в том, что с учетом масштаба его величина равна току, потребляемому току.

Таблица 3

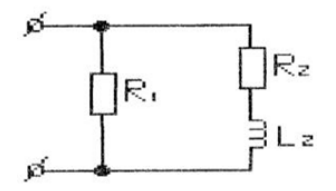

Рис.3.1. Схема
