Условие задачи
Дана с точки зрения надежности структурная схема (рисунок 3, для варианта 20 (задание В6)) электроустановки, содержащая в виде блоков электродвигатели, трансформаторы, пускорегулирующую аппаратуру и др. Известны вероятности безотказной работы входящих в нее элементов (указаны на схеме). Требуется найти вероятность безотказной работы всей
электроустановки в целом.
В случае неудовлетворительной (низкой) результирующей вероятности безотказной работы требуется внести дополнения (изменения) в структурную схему электроустановки и расчеты повторить, сохранив предшествующий результат. Принимаемое решение следует обосновать. По полученным результатам сделать выводы.

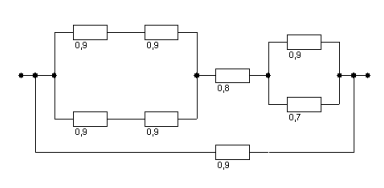

Рисунок 3.
Ответ

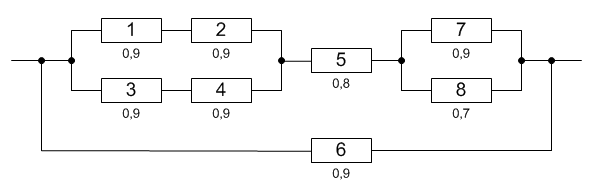

Пронумеруем блоки электроустановки, рисунок 4.
Рисунок 4.

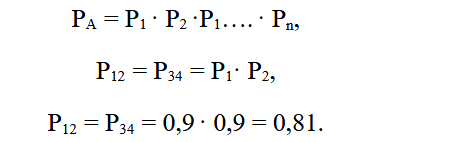

Найдем вероятности без отказной работы последовательно соединенных блоков 1-2 и 3-4, по формуле:
Найдем вероятности без отказной работы параллель...
