Дана симметричная цепь, где известны значения фазных ЭДС e_A(t)=100sin(ωt), В, e_B(t)=100sin(ωt-120°), В, e_c(t)=100sin(ωt+120°), В, и величины сопротивлений нагрузки R = 72,26 Ом, L = 0,01Гн, C = 5⋅10^−6 Ф, f = 340 Гц.
«Дана симметричная цепь, где известны значения фазных ЭДС e_A(t)=100sin(ωt), В, e_B(t)=100sin(ωt-120°), В, e_c(t)=100sin(ωt+120°), В, и величины сопротивлений нагрузки R = 72,26 Ом, L = 0,01Гн, C = 5⋅10^−6 Ф, f = 340 Гц.»
- Электроника, электротехника, радиотехника
Условие:
Дана симметричная цепь, где известны значения фазных ЭДС
и величины сопротивлений нагрузки
R = 72,26 Ом, L = 0,01Гн, C = 5⋅10−6 Ф, f = 340 Гц.
Рассчитать в комплексной форме токи в ветвях и напряжения на элементах цепи. Расчет рекомендуется проводить на одну фазу. Построить векторную диаграмму.

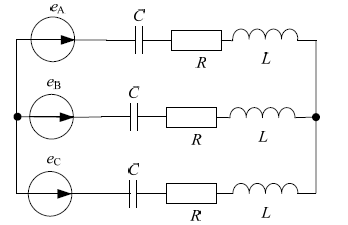

Расчетная схема
Решение:

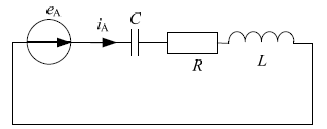

Расчет симметричной части приемника будем вести на одну фазу А, для этого преобразуем схему.
Для расчета подготовим данные:
1. переведем ЭДС в показательную форму
2. индуктивное сопротивление
